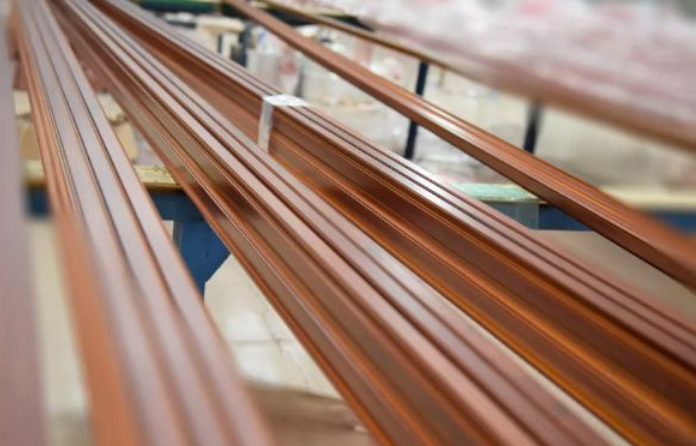

工业铝型材表面处理有好几种方法，阳极氧化，粉末喷涂，电泳处理等等，不管是哪种方法都是在铝型材表面形成一层保护膜，要想判断工业铝型材表面处理是否达标的话，就是判断氧化膜的厚度是否达标。下面小编就来给大家讲解一下各个白面处理方式得到的氧化膜厚度标准。

一是阳极氧化。

       铝型材表面氧化膜厚，根据使用需要主要分4个等级，分别是AA10、AA15、AA20、AA25，即铝合金型材的表面膜厚均值分别是10μm、15μm、20μm、25μm，其局部不低于8μm、12μm、16μm、20μm。

二是粉末喷涂。

       粉末喷涂表面涂层膜厚一般不分等级，通常平均膜厚不低于40μm，局部不低于35μm。

三是电泳表面处理。

       电泳表面膜厚一般分为三个等级：A、B、S三个等级。

       A级：12μm氧化膜+9μm电泳膜，复合膜厚局部不低于21μm。

       B级：9μm氧化膜+7μm电泳膜，复合膜厚局部不低于16μm。

       S级：6μm氧化膜+15μm电泳膜，复合膜厚局部不低于21μm。

• 上一条信息：评论：安全环保没有“局外人”
• 下一条信息：FRP与PVC共挤造增强型新门窗
